中心供氧厂家介绍一下如何设计病房中心供氧方案
点击：发布日期：2025/3/20
今天就带大家来了解一下，病房中心供氧系统的设计需要综合考虑医院的规模、科室分布、用氧需求以及安全规范等因素。以下是基于最新标准和规范的病房中心供氧设计方案：
一、系统组成
病房中心供氧系统主要由以下部分组成：
1. 气源站：包括主气源、备用气源和应急备用气源。
2. 管道系统：采用脱脂紫铜管或不锈钢管，确保氧气输送的稳定性和安全性。
3.终端设备：包括氧气终端、减压装置、报警装置等。
根据医院的规模和实际需求，可以选择以下气源方式：
1. 液氧供氧：液氧罐具有储存量大、氧气纯度高（可达99.5%以上）的优点，适合中大型医院。
2. 制氧机供氧：适用于偏远地区或无法及时补充液氧的医院，制氧机通过物理吸附原理从空气中分离出氧气，纯度可达90%-95%。

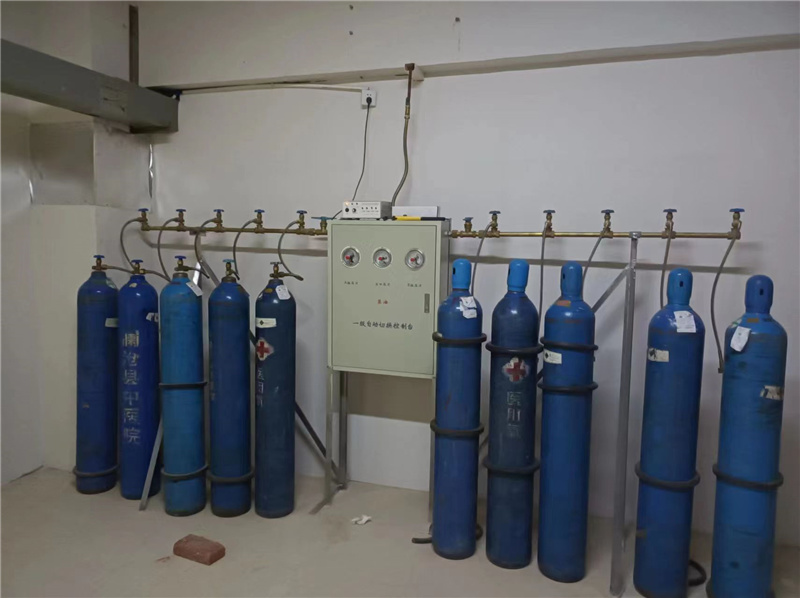

3. 氧气瓶组供氧：作为备用或应急气源，氧气瓶组通过汇流排和减压装置供氧。
三、管道系统设计
1. 管道材质：主管道可选用304脱脂不锈钢管，病房内管道可选用脱脂医用紫铜管。
2. 管径选择：根据氧气流量和压力损失计算确定，主管径一般为15-25mm，支管径为8-12mm。
3. 连接方式：采用焊接或卡套连接，确保密封性能良好。
4. 减压装置：采用双路设计，一用一备，确保系统稳定运行。
四、终端设备

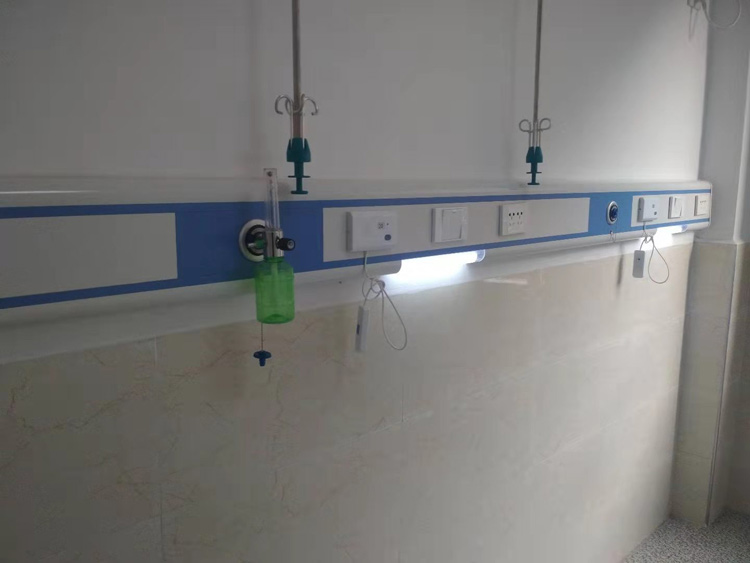

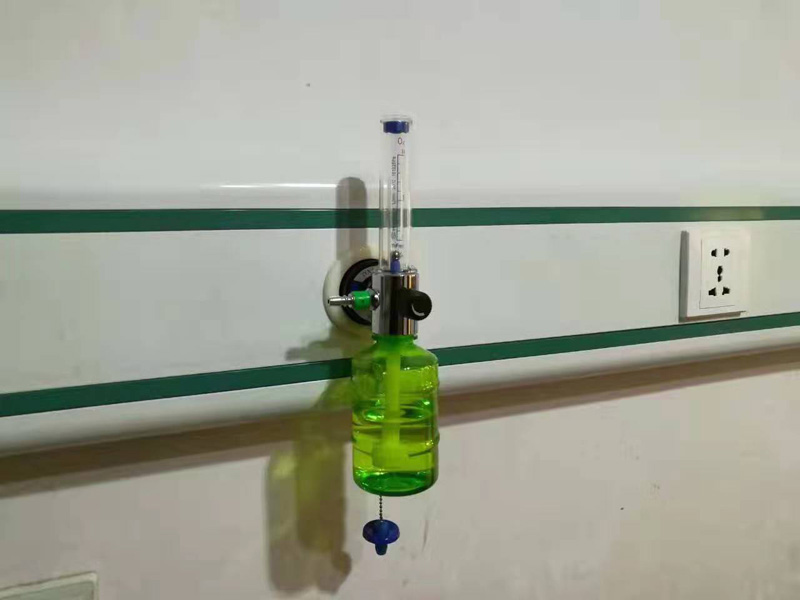

1. 氧气终端：采用自封式快速插座，流量≥10L/min，使用寿命≥10年。
2. 终端布局：普通病房每床设置1个氧气终端，手术室和抢救室应设置2个或以上氧气终端。
五、安全与监控
1. 报警装置：在各层护士站设置气体检测报警装置，监测管道压力，当压力高于或低于设定值时自动报警。
2. 备用电源：医用氧气供应源需配备应急备用电源，确保系统在停电时仍能正常运行。
3. 安全措施：液氧罐需配备安全阀和防爆膜，氧气管道需设置防回流装置。
一、系统组成
病房中心供氧系统主要由以下部分组成：
1. 气源站：包括主气源、备用气源和应急备用气源。
2. 管道系统：采用脱脂紫铜管或不锈钢管，确保氧气输送的稳定性和安全性。
3.终端设备：包括氧气终端、减压装置、报警装置等。
4. 监控与报警系统：实时监测氧气压力、流量和纯度，并在异常情况下报警。
根据医院的规模和实际需求，可以选择以下气源方式：
1. 液氧供氧：液氧罐具有储存量大、氧气纯度高（可达99.5%以上）的优点，适合中大型医院。
2. 制氧机供氧：适用于偏远地区或无法及时补充液氧的医院，制氧机通过物理吸附原理从空气中分离出氧气，纯度可达90%-95%。
3. 氧气瓶组供氧：作为备用或应急气源，氧气瓶组通过汇流排和减压装置供氧。
1. 管道材质：主管道可选用304脱脂不锈钢管，病房内管道可选用脱脂医用紫铜管。
2. 管径选择：根据氧气流量和压力损失计算确定，主管径一般为15-25mm，支管径为8-12mm。
3. 连接方式：采用焊接或卡套连接，确保密封性能良好。
4. 减压装置：采用双路设计，一用一备，确保系统稳定运行。
四、终端设备
1. 氧气终端：采用自封式快速插座，流量≥10L/min，使用寿命≥10年。
2. 终端布局：普通病房每床设置1个氧气终端，手术室和抢救室应设置2个或以上氧气终端。
1. 报警装置：在各层护士站设置气体检测报警装置，监测管道压力，当压力高于或低于设定值时自动报警。
2. 备用电源：医用氧气供应源需配备应急备用电源，确保系统在停电时仍能正常运行。
3. 安全措施：液氧罐需配备安全阀和防爆膜，氧气管道需设置防回流装置。
通过以上设计，病房中心供氧系统能够满足医院的日常用氧需求，同时保障系统的安全性和可靠性。
